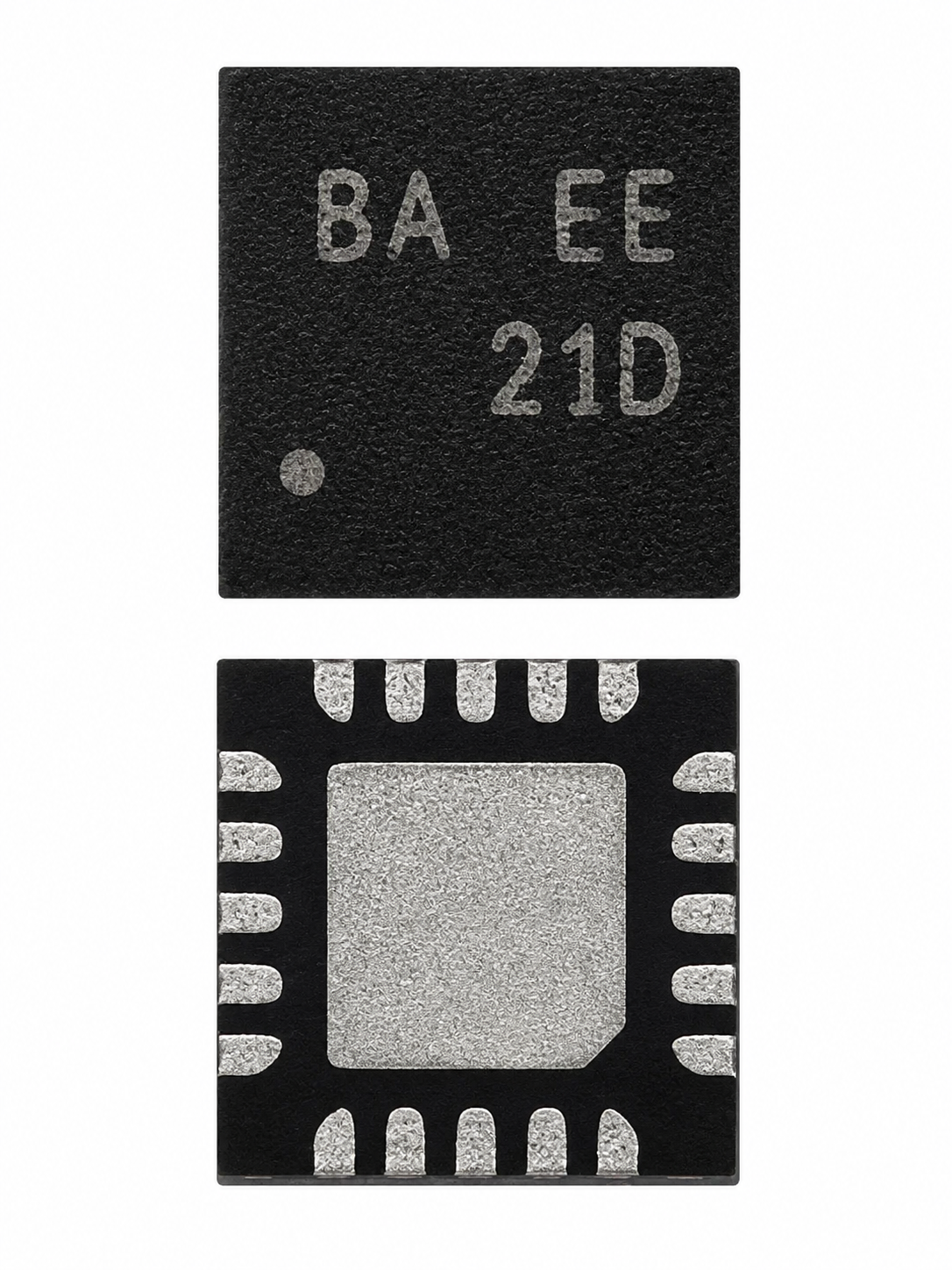

RT8243A Dual PWM Controller IC – 5V/3.3V Notebook Power Controller WQFN-20

Name: RT8243A Dual PWM Controller IC – 5V/3.3V Notebook Power Controller WQFN-20
Brand: Richtek
Price: 5.82 EUR
Availability: InStock
Rating: 5.0 (10 reviews)

Richtek

гр. Варна

КОД: —

При въпроси: 0898 72 00 60

5,82 €

11.38 лв

Доставка: до 24 часа

Нужда от консултация?

Любомир Руменов

0898 72 00 60

Изпратете e-mail

в брой

с карта

с наложен платеж

с банков превод

на изплащане

Сервизи

Гаранционно и извънгаранционно обслужване само от професионалисти

Виж още

Дистанционна IT помощ

Дистанционна IT помощ или абонаментна поддръжка

Виж още

14 дни право на връщане

Прочетете повече за правото си да върнете продукта в 14 дневен срок

Виж още

Допълнителна гаранция

Удължете гаранцията на вашия продукт +1 или +2 години

Виж още

Застраховка

Застраховайте техниката си при инциденти – изпускане или счупване

Виж още

ОТСТЪПКА ЗА ЛОЯЛНИ КЛИЕНТИ

Натрупвайте отстъпки при всяка следваща покупка или ремонт

Виж още

Технически параметри

Основни характеристики
Модел	RT8243A
Производител	Richtek
Тип	Dual Synchronous Step-Down PWM Controller
Предназначение	Главен PWM контролер за 3.3V и 5V системни захранвания в лаптопи
Топология	Dual Synchronous Buck Controller с външни N-Channel MOSFET
PWM управление	Constant On-Time (Mach Response™)
Електрически характеристики
Работно входно напрежение	5.5V – 25V
Изходно напрежение	2V – 5.5V (регулируемо)
Брой PWM канали	2
LDO регулатори	Интегрирани 5V / 100mA и 3.3V / 100mA
Честота на превключване	Регулируема от 200kHz / 233kHz до 400kHz / 466kHz
Current Sense	Чрез RDS(on) на MOSFET (без външен шунт)
Точност на изходното напрежение	±1.2%
Приложения
Лаптопи	Да
Notebook Main Power	Да
3S / 4S Li-Ion устройства	Да
Системни захранвания	Да
Защити
OVP	Over Voltage Protection
UVP	Under Voltage Protection
OCP	Over Current Protection
Soft-Start	Вграден
Soft Discharge	Да
Power Good	PGOOD изход
Ultrasonic Mode	Поддържа честота над 25kHz при лек товар
Корпус
Package	WQFN-20 (3 × 3 mm)
Монтаж	SMD
Състояние	Нов
